iptables 详细的使用指南


Linux系统中,防火墙(Firewall), 网址转换(NAT),数据包(package)记录,流量统计,这些功能是由Netfilter子系统所提供的,而iptables是控制 Netfilter的工具。iptables将许多复杂的规则组织成成容易控制的方式,以便管理员可以进行分组测试,或关闭、启动某组规则。

iptable能够为Unix、Linux和BSD个人工作站创建一个防火墙,也可以为一个子网创建防火墙以保护其它的系统平台。iptable只读取数据包头,不会给信息流增加负担,也无需进行验证。

1. 术语解释

DNATDestination Network Address Translation 目标网络地址转换。 DNAT是一种改变数据包目的ip地址的技术,经常和SNAT联用,以使多台服务器能 共享一个ip地址连入Internet,并且继续服务。通过对同一个 ip地址分配不同的端口,来决定数据的流向。SNATSource Network Address Translation源网络地址转换。这是一种改变数据包源ip地址的技术, 经常用来使多台计算机分享一个Internet地址。这只在IPv4中使用,因为IPv4的地址已快用完了,IPv6将解 决这个问题。

2. iptable 概述

2.1. iptable的链和表结构

70DE38AF77D0

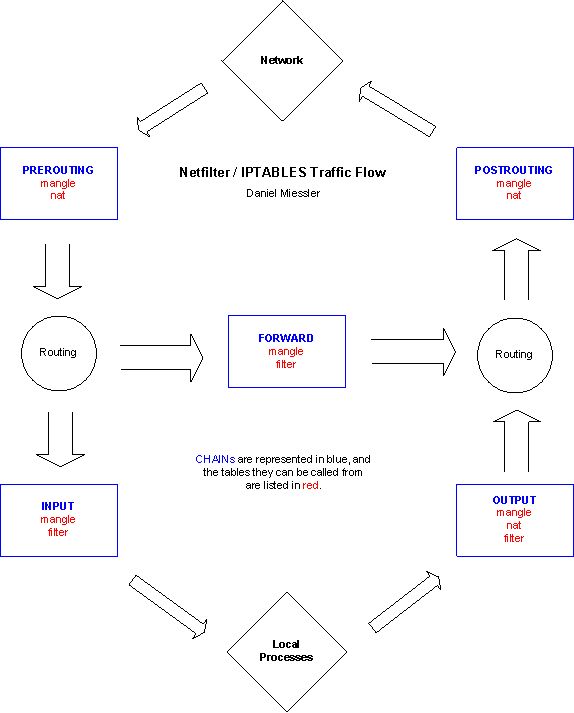

如上图可以看出,iptable总体结构.

2.2. 5个链(chain)

7396363DB7C6

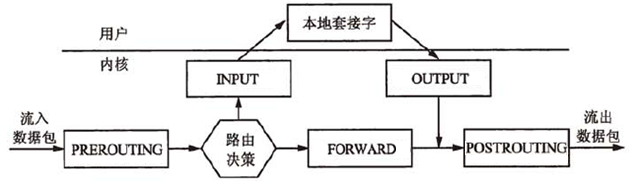

PREROUTING在数据包进入防火墙之后、路由判断之前对数据包进行修改INPUT在数据包被路由到本地之后,但在用户空间程序看到它之前对数 据包进行修改OUTPUT用户空间程序处理数据包后,由本地发出,再次被路由之前更改数据包FORWARD在最初的路由判断之后、最后一次更改包的源地址 之前对数据包进行修改POSTROUTING在所有路由判断之后,对数据包进行修改

注意: 链 是每个数据包流需要经过的不同环节,你可以在不同的环节根据需要设置不同的过滤策略,每个链的默认策略都是Accept

2.3. 4个表(table)

Mangle表这个表主要用来mangle包,你可以使用mangle匹配来改变包的一些属性,比如 TOS(TYPE OF SERVICE),TTL (TIME TO LIVE),MARK(后续流量控制TC等)Nat表此表仅用于NAT,也就是转换包的源或目标地址。注意,就象我们前面说过的,只有流的第一个 包会被这个链匹配,其后的包会自动被做相同的处理(DNAT,SNAT,MASQUERADE)Filter表此表用来过滤数据包,我们可以在任何时候匹 配包并过滤它们。 我们就是在这里根据包的内容对包做DROP或ACCEPT的.

iptalbe中,要用 -t 参数指定要操作哪个表,如果没有 -t 参数,就默认对filter表操作.Raw表优先级最高,设置raw时一般是为了不再让iptables做数据包的链接跟踪处理,提高性能

注意: 表 是规则的集合组,每个表中的规则条目是按顺序匹配的,你可以在数据包经过的不同环节设置规则,表的处理优先级:raw > mangle > nat > filter

2.4. 详细的数据包流程

7E08BD13465D

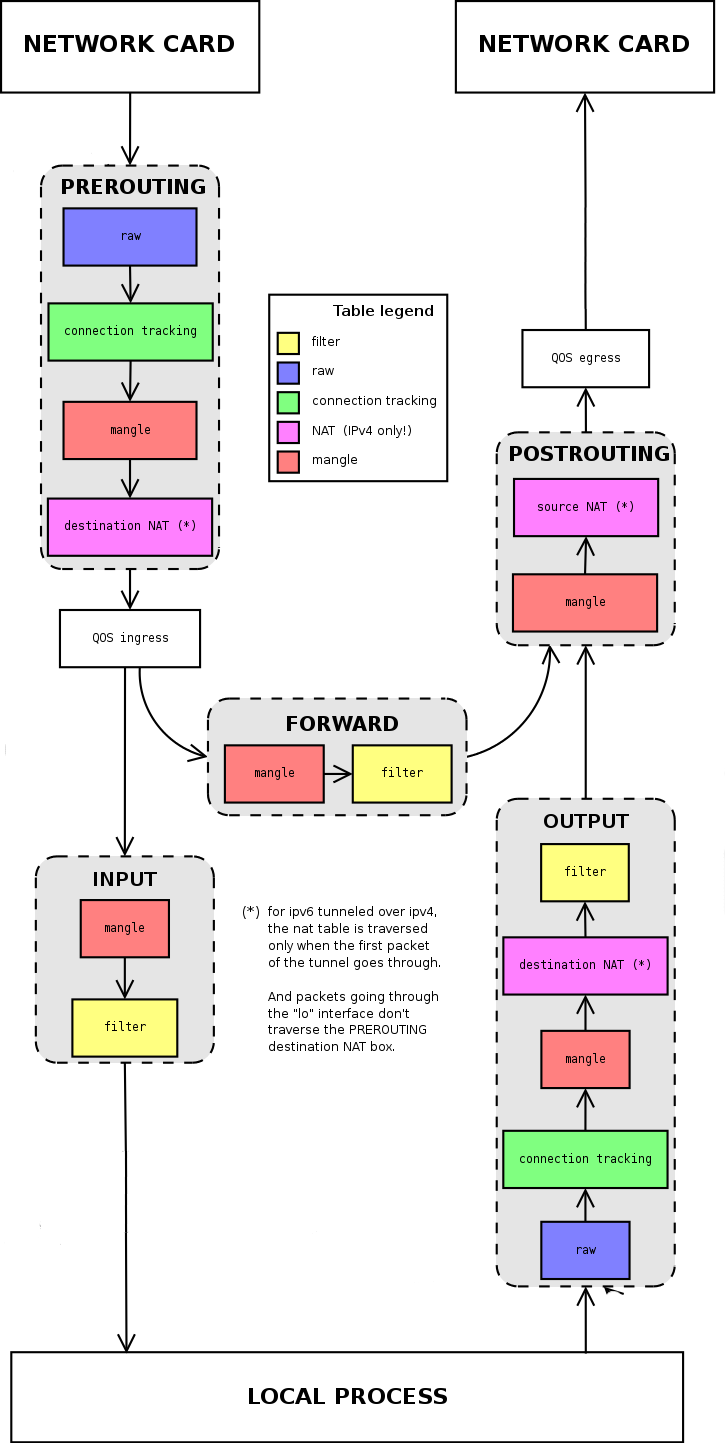

从上图可以看出,数据包流环节和表的配合使用方法

3. iptable应用场景

66AE117C01C4

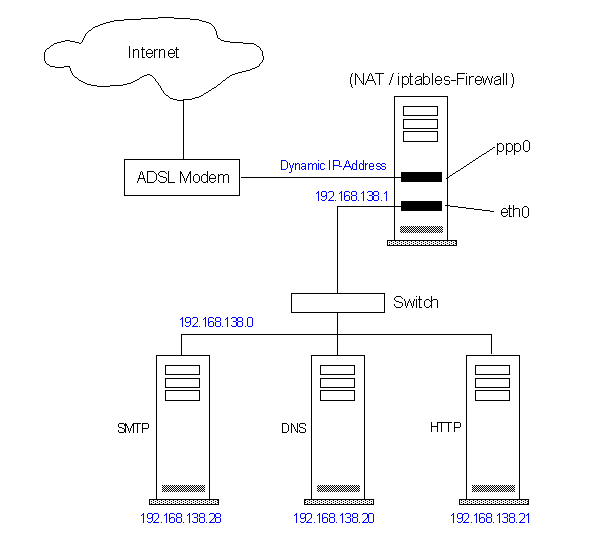

上图是应用场景的简单拓扑描述,下面的应用场景举例,都以上图为参考.

系统启动的时候所有的默认策略都是ACCEPT,在下面的场景举例中,我们都是在这种前提下设定iptable的。下面每个场景举例都是独立的,没有相关联性的。

3.1. 网关服务器安全策略

目标 : 网关服务器系统自生安全策略,只对内网用户开放22端口(sshd服务)

#清空 filter table
[root@localhost]# iptables -F -t filter
[root@localhost]# iptables -X -t filter
[root@localhost]# iptables -Z -t filter

#清空 nat table
[root@localhost]# iptables -F -t nat
[root@localhost]# iptables -X -t nat
[root@localhost]# iptables -Z -t nat

#设置默认策略(INPUT链默认为DROP)
[root@localhost]# iptables -t filter -P INPUT DROP
[root@localhost]# iptables -t filter -P OUTPUT ACCEPT
[root@localhost]# iptables -t filter -P FORWARD ACCEPT

#回环接口(lo),默认accept
[root@localhost]# iptables -A INPUT -p ALL -i lo -j ACCEPT

#只对内网用户开放sshd服务
[root@localhost]# iptables -A INPUT -p tcp -s 192.168.138.0/24 --dport 22 -j ACCEPT

说明: 防火墙的策略顺序一般都是 从 非信任 ==> 信任,默认关闭所有访问权限,然后按照需要逐条开放访问权限.

3.2. 共享上网(nat)

目标:使局域网的用户都可以访问外网的服务器

[root@localhost]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@localhost]# iptables -t nat -A POSTROUTING -o ppp0 -j MASQUERADE

说明: SNAT 和 MASQUERADE 区别

SNAT : 不管是几个地址,必须明确的指定要SNAT的ip,适合网关服务器有固定地址或者是固定地址范围. MASQUERADE : 是针对ADSL动态拨号这种场景而设计,从服务器的网络接口上,自动获取当前ip地址来做NAT,这样就实现了动态SNAT地址转换

3.3. 内网的服务器对外服务(端口映射)

目标:使外网用户可以访问到局域网192.168.138.21这台HTTP服务

[root@localhost]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@localhost]# iptables -t nat -A PREROUTING -p tcp -m tcp --dport 80 -j DNAT --to-destination 192.168.138.21
[root@localhost]# iptables -t nat -A POSTROUTING -o ppp0 -j MASQUERADE

3.4. 在网关服务器进行透明代理

目标: 使局域网用户,访问外网web服务时,自动使用squid作web透明代理服务器。

[root@localhost]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@localhost]# iptables -t nat -A PREROUTING -s 192.168.138.0/24 -p tcp --dport 80 -i eth0 -j DNAT --to 192.168.138.1
[root@localhost]# iptables -t nat -A PREROUTING -s 192.168.138.0/24 -p tcp --dport 80 -i eth0 -j REDIRECT --to 3128
[root@localhost]# iptables -t nat -A POSTROUTING -o ppp0 -j MASQUERADE
